Weco Series A-2.2 and A-3.1

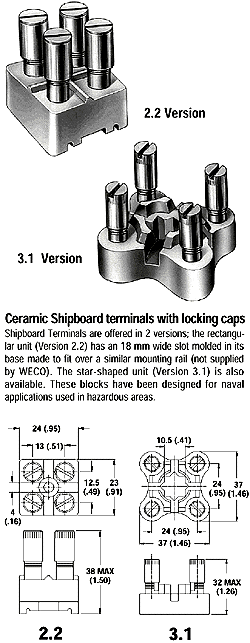

Series A-2.2 and A-3.1 Shipboard Terminals

4 Poles



Technical Data

Nominal Cross Section:

A-2.2:
3 x 2.5 mm2 / 3 x 3874 mils2
A-2.2-DF, A-3.1-MU (DF):
2 x 4 mm2 / 2 x 6199 mils2

Wire Stripping Length: 9 mm / .35 in.
Recommended operating voltage, current and
wire range:

(maximum load at 40°C / 104°F ambient temperature)
Series A-2.2 and A-3.1:

Current (A)   Voltage (V)   AWG
34   500   14-6


Material

Molding: steatite KER 220, DIN 40685, color white
(A-3.1-DREN: Additional Glazed)
Upper temperature limit: 240°C / 464°F
Terminal Body and Cap: nickel plated brass

Options


Mark in Order Box Description
I: PVC insulating caps for additional protection

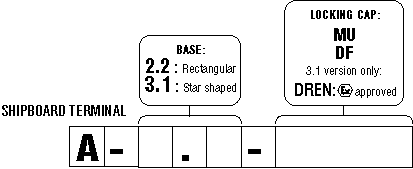

Ordering Information
